粉尘收集装置改造方案

一、项目概况

某机械研究所下料车间，原有收集装置存在如下设计缺陷，需进行改造：

1、收集罩距废气产生点较远，收集效果较差；

2、收集罩口尺寸过小，而下料管道开口较长，收集不及时容易在车间内逸散；

3、现有下料管道为碳钢材质，需更换为耐腐蚀的不锈钢材质。

粉料从管道内滑落至料桶过程中，受气流影响在空气中极易扩散，且主要分布于料口正前方，工作环境较差，容易对工人的身体健康造成危害。现场工况如图所示。

二、方案说明

1.收集装置的形状无需局限于方形或圆形等常规形态，可根据实际需求进行调整

2.本项目拆除并更换现有下料管道，在距出口一定距离的正上方开洞与排风管道相接。在不影响人工操作的前提下，保证粉尘收集效果。

3.下料口设计为喇叭状，截面管径逐渐增大，保证抽风距离，避免粉料被抽走造成浪费。

如图所示

三、结语

该收集装置以实际需求、工人操作的便捷性为前提，在现有收集罩的基础上进行调整，极大的调高了空气中粉尘的收集效果。

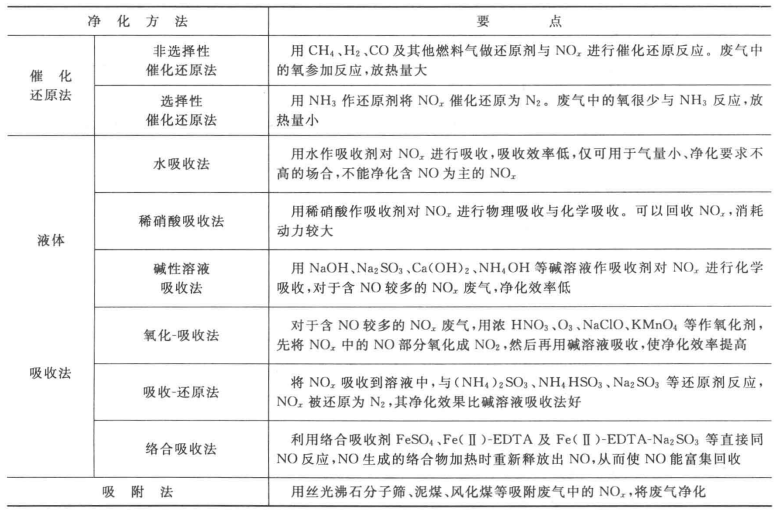

由于NOX中除NO外均易溶于水，且本项目中NO成分较少，故治理工艺采用水吸收法，废气治理设备选用水旋塔。后期回访过程中，业主反馈随着使用时间的正常，车间内有刺鼻性气味。经现场查看，排风系统存在设计缺陷，排风管道出口处存在大量结晶，清理不及时容易堵塞风管。水旋箱内部空心球上同样附着有大量结晶，需要定时清洗。后期改进可在管道出风口增加可视窗，随时反馈管道内情况，便于及时清理。
